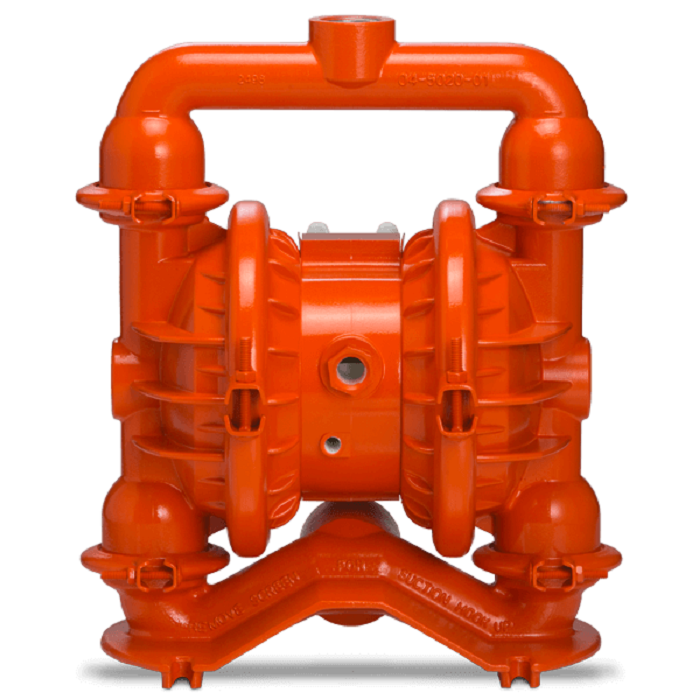

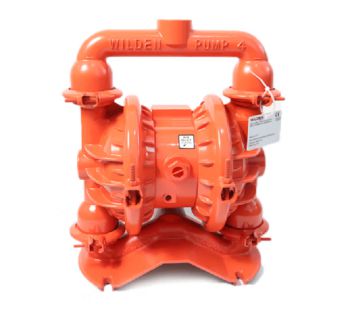

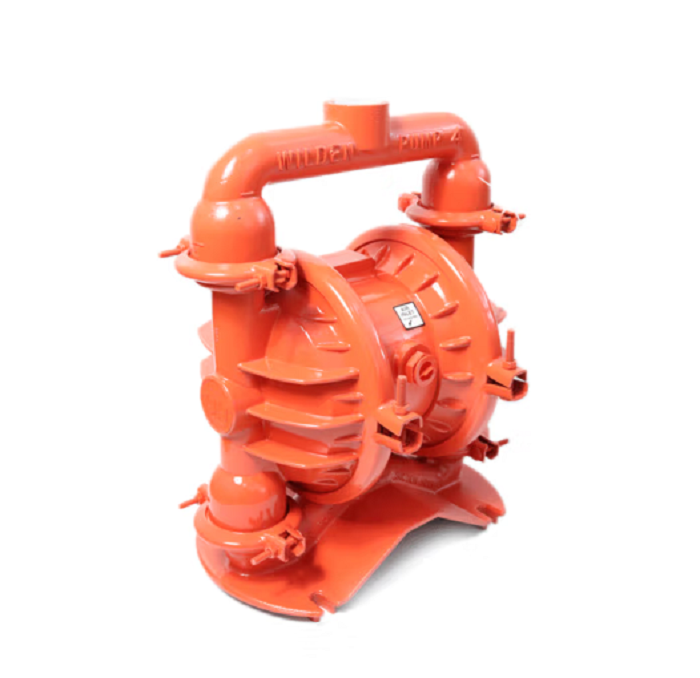

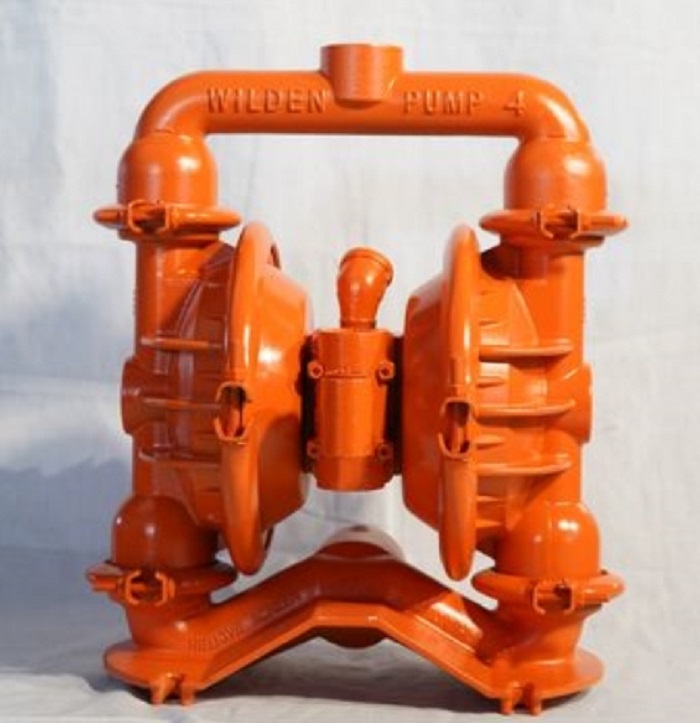

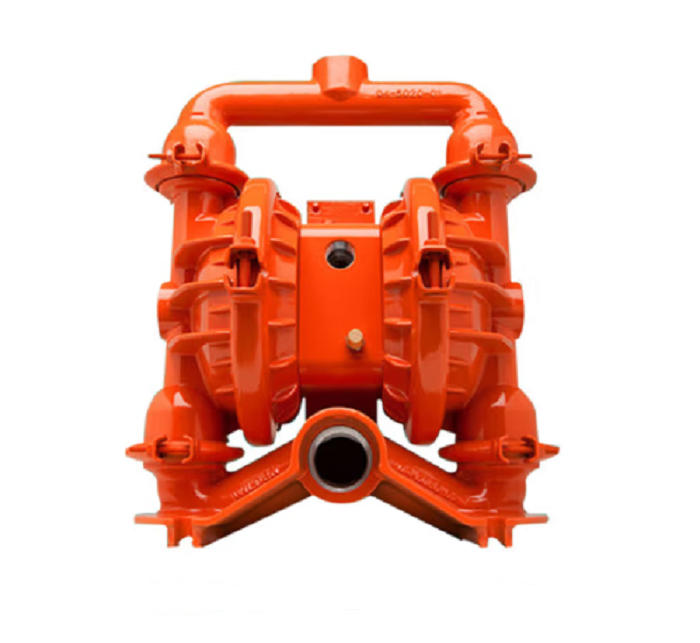

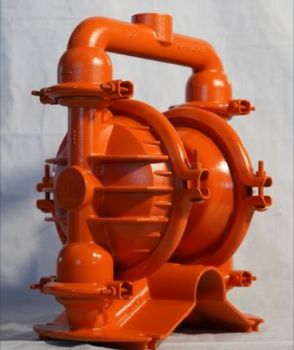

威尔顿气动隔膜泵金属铸铁卡箍P4系列38mm(1-1/2")1.5寸口径泵

型号：P4/WMAPP/BNS/BN/BN/0014

特性与优势

Jim Wilden设计的金属卡箍气动隔膜泵，其精简、坚固的设计是一般工业应用的理想之选。卡箍泵的设计易于维护，安装简易，便于修护，只需单个工具即可拆装。久经时间考验的数万台卡箍泵，每年泵送数十亿加仑的流体。

NPT/BSP螺纹连接，可快速断开/连接

久经时间验证的稳定性能

卡箍连接便于更快进行维护

低成本

安装简便

易于操作和维护

独特特征

自吸/可空转/抗结冰性/死点无损害/各种流量及压力/本性安全/无需润滑/开关可靠/可通过最大固体颗粒

产品应用

溶剂/酸/腐蚀性液体/高粘度液体/高压传输/大固体颗粒传输/研磨性介质

产品优点

不平衡气阀的专利设计，不会停顿的不平衡活塞，绝没有死点

塑料自润滑型空气系统，无需加润滑油

能耗最小，压缩空气泄漏量极低

特殊快速的排气结构，充分保证气阀不结冰，提高了空气利用率

单气动隔膜泵中的零部件数和易损件在行业中最少，独特的卡箍设计，拆装快速方便

专利的加强筋设计，使WILDEN隔膜泵成为行业中寿命最长，耐温度最高的

通过ISO9001认证，欧共体CE认证

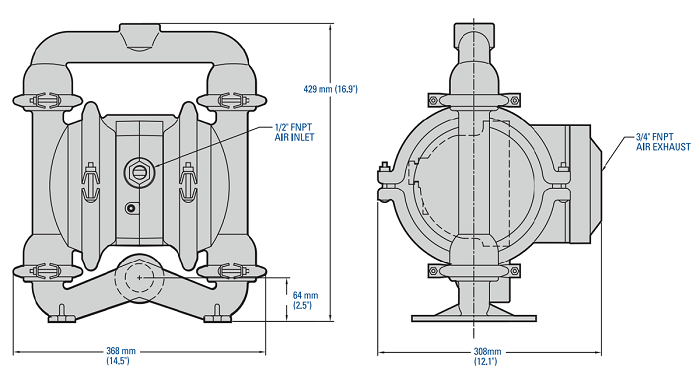

P4金属泵参数

进气口-1/2" FNPT                                                                             最大压力8.6 bar (125 psi)

进料口-38 mm (1-1/2")                                                                     最大颗粒尺寸4.8 mm (3/16'')

出料口-32 mm (1-1/4")

连接类型-NPT/BSPT (螺纹)                                                                最大吸升高度

                                                                                                         橡胶– 5.8 m (19.0') 干吸, 8.0 (26.0') 湿吸

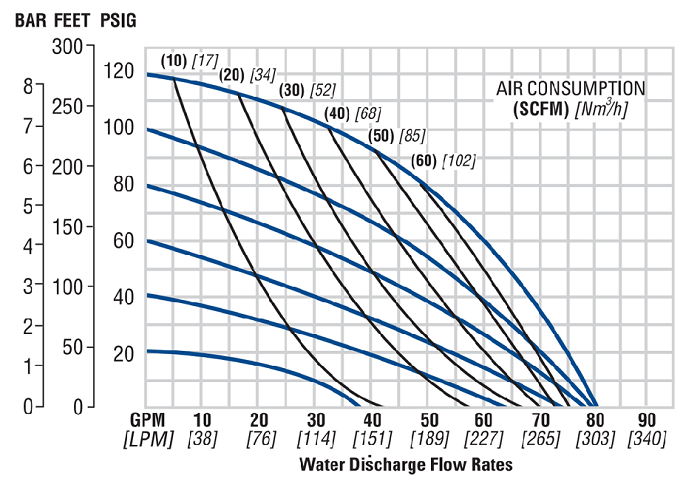

最大流量                                                                                           TPE – 5.2 m (17.0') 干吸, 8.8 m (29.0') 湿吸

橡胶– 288 lpm (76 gpm)                                                                   Full-Stroke PTFE – 6.4 m (21.0') 干吸, 9.3 m (30.6') 湿吸

TPE – 307 lpm (81 gpm)                                                                   Reduced-Stroke PTFE – 3.7 m (12') 干吸, 8.5 m (28') 湿

全冲程 PTFE – 330 lpm (87.2 gpm)                                                   Ultra-Flex™ – 5.2 m (17.0') 干吸, 8.5 m (28.0') 湿吸

短冲程 PTFE – 295 lpm (78 gpm)                                                     Ultra-Flex™ – 269 lpm (71 gpm)

                                                                                                         接液部件材质

每冲程排量                                                                                        材料                           装运重量

橡胶– 0.98 L (0.26 gal)                                                                      铝                              13kg (29 lb)

TPE – 1.1 L (0.29 gal)                                                                        不锈钢                        20kg (45 lb)

全冲程 PTFE – 1.1 L (0.29 gal)                                                           不锈钢                        20kg (45 lb)

短冲程 PTFE – 0.53 L (0.14 gal)                                                         铸铁                           22kg (49 lb)

Ultra-Flex™ – .76 L (0.20 gal)                                                           合金C                         23kg (51 lb)

1循环 = 2冲程                                                                                   非接液部件材质

                                                                                                          说明                材料

弹性体可选材质                                                                                  中心体             聚丙烯，乙缩醛，镀镍

材料                                温度限值                                                      气阀                聚丙烯，乙缩醛

丁腈橡胶（Buna-N）      -12°C 至82°C (10°F 至180°F)                       气室                铝，PFA涂层，乙缩醛，镍镀，不锈钢，Halar涂层

EPDM                             -51°C 至138°C (-60°F 至280°F)

FKM                                -40°C 至177°C (-40°F 至350°F)

氯丁橡胶（Neoprene）   -18°C 至93°C (0°F 至200°F)

PTFE*                                 4°C 至104°C (40°F 至220°F)

聚氨酯                              -12°C 至66°C (10°F 至150°F)

Saniflex™                        -29°C 至104°C (-20°F 至220°F)

Wil-Flex™                        -40°C 至107°C (-40°F 至225°F)

* 仅4°C 至149°C (40°F 至300°F) - 13 mm (1/2") 和25 mm (1") 型号

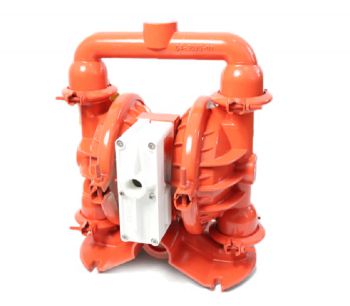

威尔顿P4系列金属铸铁泵 更多型号选择

P4/WMAPP/BNS/BN/BN/0014

P4/WMAPP/NES/NE/NE/0014

P4/WMAPP/ZPS/PU/PU

P4/WMAPP/ZWS/WF/WF/0014

P4/WSAPP/TNU/TF/MTF/0014

P4/WWAPP/NEU/NE/NE/0014
