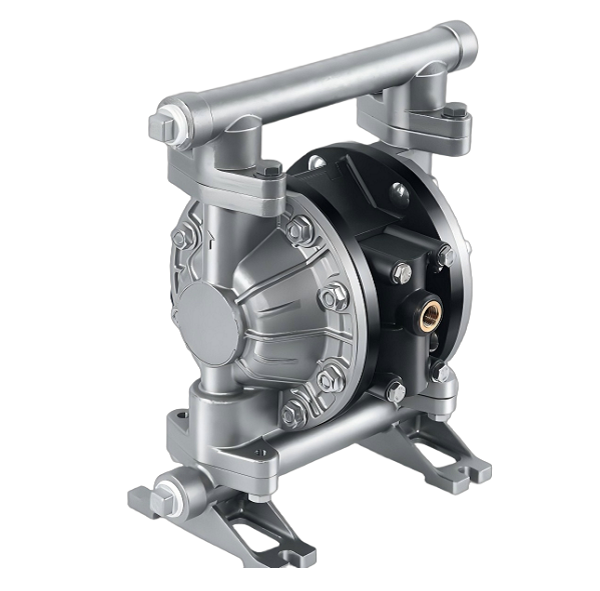

南方赛珀 气动隔膜泵 NSG-Z15系列 半寸化工泵 污水处理 流体输送 金属材质

南方赛珀气动泵 金属隔膜泵 水处理行业 杂质泵 清污泵 耐腐蚀膜片

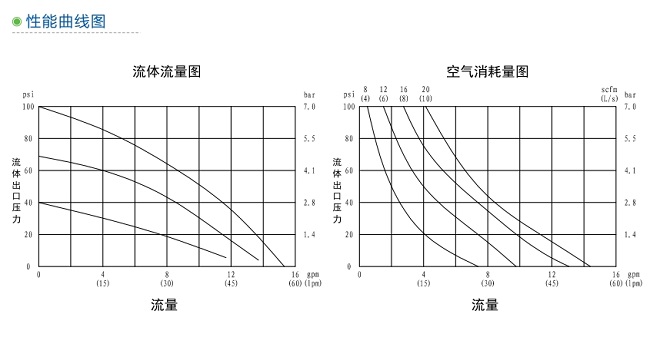

NSG-Z15-SFSF-S| 性能参数表

最大工作压力(Max.WorkingPressure)....................................................................0.7MPa(100Psi)

最大流量(Max.Flowrate)....................................................................57lpm(15gpm)

最大吸程(干吸)(Max.Suction Height)(dry)....................................................................4.6m

最大输送固体颗粒(Max.PermittedGrain)....................................................................2.4mm

最大空气消耗量(Max.AirConsumption)....................................................................10l/s

液体进口尺寸(Fluid Inlet Size)....................................................................1/2”

液体出口尺寸(Fluid Outlet Size)....................................................................1/2'

进气口尺寸(AirInletSize)....................................................................1/4

排气口尺寸(Air OutletSize)........................................................................3/8

重量(Weight)........................................................................铝合金泵3.6kg，不锈钢泵7.5kg

产品特色及优势

1、气动隔膜泵具有简单、高可靠设计的气动马达，以及不同材质的流体端，使得整个隔膜泵系列产品能在各种应用工况下实现可靠性

2、气动马达铝制外壳经表面防腐处理，能抵御不洁净空气的腐蚀

3、不对称的换气阀结构，运行可靠，避免停机

4、陶瓷材质滑块和导气块，坚固耐用，具有持久寿命，特殊处理的接触面具有良好的运动性和密封性

5、特殊的换气结构，避免了气阀结冰，提高压缩空气利用率

6、外置气阀结构，拆装维护方便

7、所有排气口采用一一个公共端，可防止外部气化液体侵入空气马达

8、外部紧固件采用不锈钢件

主要特征

气动隔膜泵具有简单、高可靠设计的空气换向阀，使得整个隔膜泵系列产品能在各种应用工况下实现可能性。

换向阀分为三向先导阀，能保证真正意义的不发粘，所有部件可在不打开液体腔的情况下进行更换。铝制部件经阳极氧化处理覆环氧涂料层，能抵御不洁净空气的腐蚀。

换向轴为一体式结构，保证同心度，使得动作更加流畅

增加过滤装置，确保空气马达正常运行

导向块采用陶瓷或者不锈钢材质以适应不同的场合

活塞端采用无螺钉结构，安装便捷

外置空气式马达，维护方便

采用了工程塑料，节约资源

与其他隔膜泵相比，活动部件非常少

一种换向阀适合多种规格的泵

空气阀15年质量保证，泵体5年
