LIQUADE沥阔德 气动隔膜泵 FDA食品级 卫生泵 医药行业 饮料水输送 不锈钢金属

沥阔德 HS GT50金属 316L材质 食品行业 医药行业 卫生级 食品级

工作原理

LIQUADE@气动泵是一种双室隔膜、正向位移泵。当每个冲程完毕后，泵把其中一个液体腔内的液体排出。

有一些接液部件(接触液体的零部件)是可动的:两片隔膜相互以一根轴连接，有两个进口阀球和出口阀球。隔膜将压缩空气供给与液体间隔开。

压缩空气代替轴推动隔膜，均匀作用于隔膜上的负载压力代替了轴产生的机械应力，因此延长了隔膜的寿命。阀球在阀座上的开和闭起了单

向导流作用。

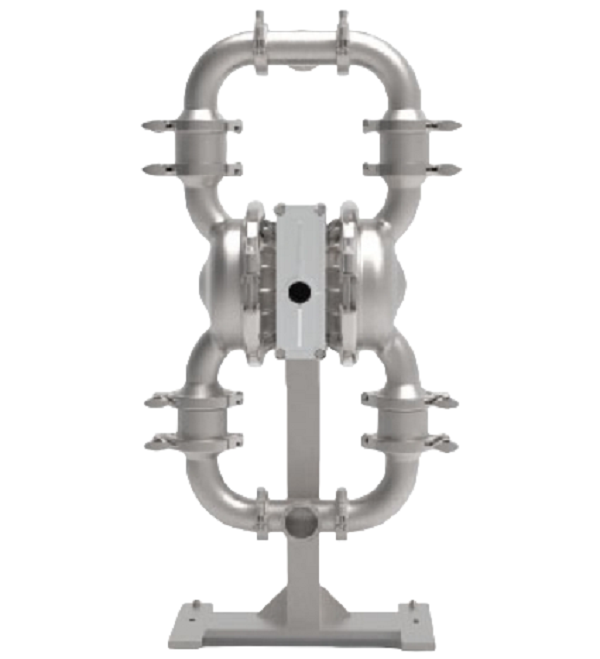

GT50 HS系列

材质：316L不锈钢

最大流量

橡胶膜片：588LPM

TP膜片：591LPM

特氟龙PTFE膜片：370LPM

自吸高度

橡          胶：干吸: 3.5M

                    湿吸：9.0M

热塑化合物：干吸：3.1M

                     湿吸：9.1M

特氟隆PTEF：干吸2.6M

                     湿吸9.0M

性能参数

进口尺寸：2”

出口尺寸：2”

空气进口尺寸：3/4”

最大出口压力：8.62BAR(125PSI)

最大颗粒直径：MushroomValve：6.4mmFlapValve：47.5mmBallValve: 12.7mm
